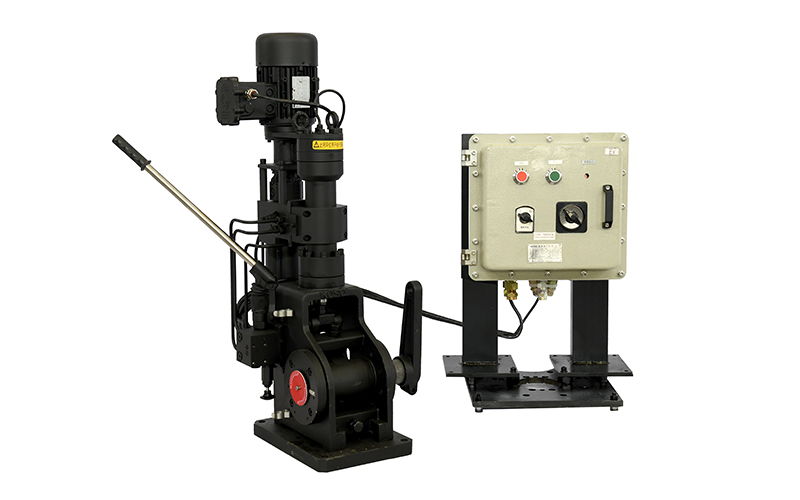

4800系列電液執行機構的功能及特點
適用于各種風門擋板機構,執行機構與閥門分體安裝,靈活的安裝方式特別適用于高溫介質管道閥門的控制,避免高溫介質對執行機構使用壽命的影響。
4800DSCB/4800DXCB和4800DSCC/4800DXCC這兩種型號的電液執行機構是為風機調速用液力偶合器專門定制的,采用內置式防振動傳感器,有效解決了偶合器較大振動導致執行機構快速損壞現象,耐振效果極佳,是液力偶合器執行機構的******。
|
型 號
|
輸出力矩( Nm )
|
整機容量( VA )
|
重量( Kg )
|
|
4800DSCB/4800DXCB
|
300
|
360
|
40/55
|
|
4800DSCC/4800DXCC
|
600
|
360
|
68/75
|
|
4800DSC1/4800DXC1
|
1600
|
1100
|
115/130
|
|
4800DSC2/4800DXC2
|
2500
|
1100
|
146/177
|
|
4800DSC3/4800DXC3
|
5000
|
1500
|
198/240
|
|
4800DSC4/4800DXC4
|
7000
|
1500
|
232/272
|
|
4800DSC5/4800DXC5
|
10000
|
2200
|
294/325
|
|
4800DSC6/4800DXC6
|
14000
|
2200
|
600/650
|
|
4800DSC7/4800DXC7
|
20000
|
3000
|
620/660
|
注:表中型號為模擬量的普通/防爆型(在型號中的第七位以字母C體現),本產品包含智能型(將C改為D)、無反饋開關型(將C改為K)、有反饋開關型(將C改為P)
4800系列電液執行機構的功能及特點
★ M mac 的油壓集成技術
杰出的液壓傳動設計,極大地減少甚至完全******機械磨損;
極低的維修成本,容易修復;
全封閉內置液壓動力源,無泄漏,無污染;
具有容積補償功能的儲油器;
效率高,同等推力(扭矩)比機械傳動節能 20% 以上;
油壓可調,可以現場調整輸出力或力矩;
耐振動,低噪音,可以在劇烈振動環境中平穩調節;
★ 成熟的 KOSO 控制系統
高控制精度 ;
支持多功能設定:用功能開關任意選擇正、******作;
失效保護的三種狀態(自鎖、全開、全關)選擇;
***小開度限位功能--限制閥門在閥座危險區域附近工作;
關閉速度控制--當閥芯接近閥座時可設定減速,有效防止水錘現象;
輔助接點輸出;
電機保護功能:當被驅動的閥門卡住時,執行機構能自動切斷電機電源;
斷線判斷功能:輸入信號線或反饋信號線斷線時,控制系統輸出報警信號;
剩余油量顯示功能:在顯示屏上可以實時監測液壓系統補償油量的剩余百分比,當剩余油量百分比的數值低于設定的閾值時,可以輸出報警信號
調試簡單、設定方便;
當輸入信號和閥門開度平衡時,液壓系統自鎖,電機斷電節能;
★ 智能型控制模塊特點
觸摸屏式參數設定;
全行程流量特性的選擇及編輯功能;
可設定水錘區域,有效防止水錘效應;
可設定自動、手動、信號失效、水錘區域狀態下的動作速度;
過載保護功能;
一鍵恢復出廠設定;
具有過載保護、驅動異常、輸入輸出信號故障、行程設置不當等多種故障顯示及記錄功能;
★斷電源后執行機構自鎖
★現場自動手動切換功能
★手動機構:手壓泵或手輪
主要技術參數
|
輸入信號
|
DC4~20mA(DC1~5V)或開關信號
|
|
電源
|
單相AC 220 V 50Hz或三相AC 380 V 50Hz
|
|
輸出信號
|
DC4~20mA(負載電阻250Ω以下)
|
環境溫度
|
-10℃~+60℃,低于-10℃時需安裝加熱器或保溫棉服
|
|
輔助接點
|
開側(設定范圍0~100%)
閉側(設定范圍0~50%)(DC 5-24V,≤150mA)
|
|
自動手動切換
|
現場自動手動 , 切換裝置
|
|
控制精度
|
0.4~2.0%
|
手動機構
|
手壓泵或手輪
|
|
基本誤差、 回差
|
≤1.0%
|
相對濕度
|
95%以下
|
|
零點調整
|
0~40%
|
環境氣體
|
無腐蝕性氣體
|
|
量程調整
|
25~100%
|
防護等級
|
IP65
|
|
***小 限位調整
|
0~20%
|
防爆等級
|
Ex d ia[ia Ga]ⅡBT4 Gb 或Ex d ⅡBT4
|
|
控制 限位、開關
|
開側、閉側
|
外部配線
|
信號線屏蔽并與電源線隔離
|
|
開度檢測
|
高精度傳感器或開度發訊器
|
電纜尺寸接口
|
普通型 5-M18*1.5;1-M16*1.5
防爆型 2-M25*1.5;4-M20*1.5
|
|
驅動電機
|
AC可逆單相或三相電機
|
安裝方式
|
任意,為維護方便,避免倒置
|
注:1.三相AC220 V及特殊電壓可以特殊訂貨
2.高溫環境下控制箱20米范圍內分體安裝
3.可以實現遠距離自動和手動切換
